장비목록

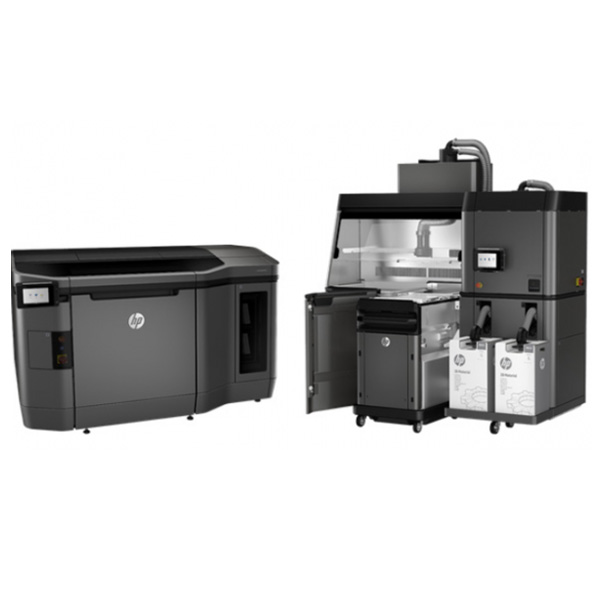

MJF 3D 프린터

HP Jet Fusion 4200 산업용 3D 인쇄 솔루션 · 301동 114호 (박희재창의공간)

이용요금 원 / 시간
예약 단위 1 시간
현재 예약이 불가한 장비입니다
1장비 정보
담당자 확인 후 예약 승인
모델명
HP Jet Fusion 4200 산업용 3D 인쇄 솔루션
장비 위치
301동 114호 (박희재창의공간)
장비담당자
조규진
담당자 이메일
gyujinalways@snu.ac.kr
실험실 연락처
02-880-1703
공동 활용 형태
방문하여 사용
교육 필요 여부
신청자 입회 하에 장비 담당자가 장비 운용
2장비 제원

  • 최대 프린트 크기 : 380 × 284 × 380 mm (X × Y × Z)


  • 출력 해상도 : 1200 dpi


  • 레이어 두께 : 80 μm


  • 작업초리속도 : 시간당 최대 4115 cm³


  • 출력 재질 : PA12


  • 출력 재질 재원 : 밀도(성형품 기준): 약 1.01-1.02 g/cm³, 인장 강도: 대략 45-55 MPa 수준, 인장 탄성률: 약 1.3-1.5 GPa, 굴곡 강도: 약 60 MPa 전후, 파단 신율: 10% 이상으로 비교적 인성이 좋은 편.



출력 요청시

0. 사용 가능여부는 예약 불가 상황인지 확인 필요
1. https://bit.ly/HP외주요청   접속
2. 폴더 업로드(매주 금요일 17시 기준 마감)
폴더명: 요청일_이름
파일양식 3mf
예시)
260828_조규진
|--- snu.3mf
|--- bei.3mf
3. 장비 담당자 이메일 전송( gyujinalways@snu.ac.kr )
- 제목: [HP] 성함 출력 요청
- 이름
- 소속(대학원의 경우 연구실 명)
- 사용목적(연구, 실험 분야 등 상세)
- 후처리 교육 유무
- 교육 O : 차주 후처리 진행하면 됨
- 교육 X : 후처리 교육 참여 필요
- 출력 수량 등 출력 관련 상세
- 전화번호(긴급히 연락할 경우 필요)
4. 견적 수령(2일 내 견적 송부 예정)
5. 발주 여부 회신
6. 출력 및 후처리 진행
- 출력: 발주 여부 회신 주 금요일 진행
- 후처리: 차주 화~금요일 본인이 직접진행 (미진행시 폐기,but 결제 필요)
7. 결제 진행(별도 안내)

* 학내 구성원 출력 진행 가능(기계공학부 한정 X)

후처리 교육 안내

일시: 매 월 첫번째, 세번째 금요일 오후 5시 30분 진행
장소: 301동 114호 박희재창의공간 로비
* 담당자 이메일, 제목: [HP] 후처리 교육 신청 _ 성함
* 15분 소요 예정
* 17시 30분 기준, 인원 없다면 진행 X

3간략한 장비 용도 설명
  • HP Jet Fusion 3D 4200은 PA12와 같은 엔지니어링 플라스틱 분말을 사용해, 실제 사용 가능한 기능성 부품을 빠르게 뽑는 산업용 3D 프린터입니다.

  • 프로토타입과 소량 양산, 제조용 지그·픽스처, 로봇·자동차·소비재 부품 등 반복 설계와 실제 장착을 전제로 한 부품 제작에 주로 쓰입니다.

  • 레이저 대신 다수의 노즐로 퓨징·디테일링 에이전트를 분사한 뒤 열로 소결하는 방식이라 출력 속도가 빠르고, 치수 정밀도와 등방성 등 기계적 특성이 좋아 강도와 내구성이 우수한 것이 장점입니다.
